產品信息

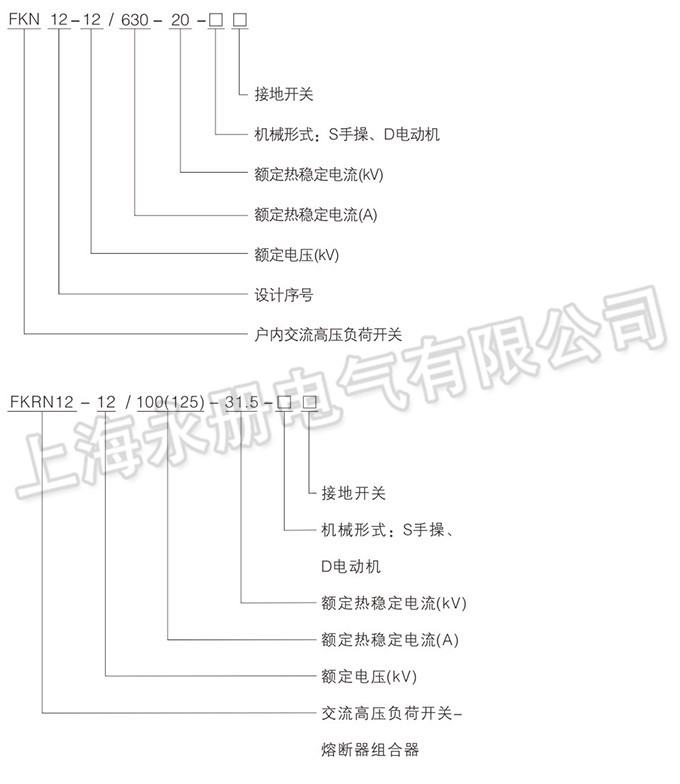

型號含義

概述

FKN12-12型戶內高壓負荷開關是額定電壓12KV ，額完頻率50Hz 的三相高E開關設備，用于分舍負荷電流、閉環電流、空載變壓器電纜變電電流、關合短路電流、配裝接地開關的負荷開關，可以承受短路電流。主要用于三相環網終端供電的市區配電站和工業用電設備中，作負荷控制和短路保護之用。

結構特點

負荷開關、接地開關、熔斷器及機構在一個框架上，可靈活組合，結構緊湊，體積小，安援方便簡易;

斷口為直動式布置，動、熱穩定電流參數高，一次性完成操作；

具有靜觸頭絕緣罩，使環網柜在結構上實現了隔離，省去了相是絕緣隔板，斷口絕緣插板，可防止柜內弧光短路事故;

具有獨特的活門結構，負荷開關分閘后，活門自動將斷口隔離，防護性能好;

負荷開關與接地開關、熔斷器之間有可靠的機械閉鎖裝置，滿足"五防'要求;

具有手動操作及交直流兩用操作電源的電動操作兩種形式，便于實現電力系統"三遙'要求.

主要技術參數

外形及安裝尺寸圖
