產品信息

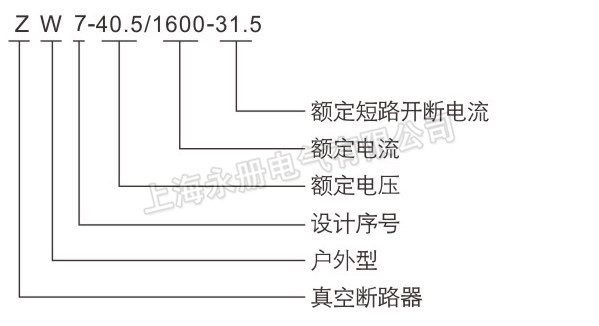

型號含義

概述

ZW7-40.5型戶外商壓交流真空斷路器，具有性能安全可靠、維護簡便、檢修周期長等優點。由于采用填充新型絕緣材料，達到了滅弧室外側及瓷套內璧無凝露口互感器置于機構箱內的整體結構，方便了安裝。而且還避免了其他開關的油、氣休泄露和毒性問題。由于該斷路器的動、靜觸頭密封在真空滅弧室內，利用真空作為絕緣介質和滅弧介質，因而具備一系列其他類型開關無法比擬的優點。所以該產品是取代DW多油斷路器的理想產品。本產品的操作機構箱在斷路器中部的結構型式為中置式高壓真空斷路，該型式斷路器外形長度尺寸比原斷路器減少260mm ，適用于空間位量較小的地方安裝。

該產品適用于40.5kV、5o.Hz三相配電系統，作為分、臺負荷電流、過載電流及短路電流之用。

主要功能

◆ 采用真空滅弧.開斷能力強，電壽命長，機械壽命10000次:

◆ 結構簡單.免維護，不檢修周期長；

◆ 絕緣性能好，防污穢能力強;

◆ 可配彈簧或電警操動機構，機械性能可靠，可頻繁操作;無火災和爆炸隱患；

◆ 內裝電流互感器，講師精度達0.2級，可實現三相互動保護;

◆ 內附凝露控制器，能保持?jǐn)嗦沸柙谝欢ǖ臏囟取穸认驴煽窟\(yùn)行。

使用環境條件

◆ 周圍空氣溫度：上限+40℃，下限-30℃;

◆ 海拔：運20o.Om (若需增高海拔，則額定絕緣水平相應提高) ,

◆ 風壓：不超過700.Pa(相當于風速34m/s) ,

◆ 振幅：地震烈度B度z

◆ 污穢等級:Ⅲ級;

◆ 最大日溫度差:不超過25℃

主要技術參數

外形及安裝尺寸
